الفلنجات

الفلنجة هي عبارة عن حلقة فولازية مطروقة أو مصبوبة تم تصميمها لتصل أجزاء من الأنابيب أو لتصل أنبوب بصمام ضغط أو مضخة أو أي مجموعة فلنجات متكاملة أخرى.

تكون الفلنجات مربوطة مع بعضها البعض بواسطة مسامير ملولبة وموصولة إلى شبكة أنابيب عن طريق لحامها أو طرقها.

ويوجد هناك العديد من معايير مختلفة للفلنجات يمكن العثور عليهافي جميع أنحاء العالم. ومن أجل السماح بتشغيل سهل وقابلية للمبادلة، فقد تم تصميم هذه الفلنجات بأبعاد قياسية موحدة.وإن المعايير العالمية المشتركة تشمل التالي: ASA/ANSI/ASME (في الولايات المتحدة الأمريكية)، PN/DIN (الأوربية)، BS10 (البريطانية/الأسترالية)، JIS/KS (اليابانية/الكورية).

وفي معظم الحالات،فإن معايير الفلنجات هذه غير قابلة للتبديل(مثال: فلنجة ذو معيارهاANSI/ASME لن تتطابقمقابل فلنجة معيارهاJIS). إضافة إلى ذلك فإن العديد من الفلنجات في كل معيار مقسومة إلى "طبقات مضغوطة"بحيث تمنح القدرة للفلنجات أن تأخذمستويات ضغط مختلفة.مرة أخرى، هذه الفلنجات عموماً غير قابلة للتبديل (فعلى سبيل المثال فإن150 ANSI/ASMلنتتطابق مع 300 ANSI/ASME).

وإن لطبقات الضغط هذه أيضاً مستويات مختلفة من الضغط والحرارة بالنسبة لمعادن مختلفة. ويمكن أن يتم تطوير طبقات الضغط للأنابيب من أجل محطة معالجة أو محطة توليد بحيث تكون مخصصة للشركة أو الشركة المقاولة الهندسية للبناء والمشتريات (EPC) أو لصاحب معمل المعالجة. إن طبقات ضغط ANSI/ASMEلفلنجات مسطحة الوجه هي: 125# و 250#. وإن طبقات الضغط لكل من فلنجاتالوصلات الحلقية واللسان والحز والفلنجات الناتئة الوجه هي: 150#، 300#، (400# - غير عادي)، 600#، 900#، 1500#، و2500#.

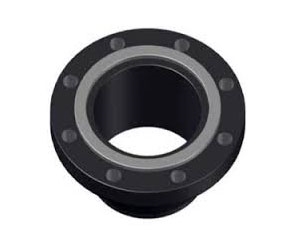

وقد تم أيضاً تصنيع وجوه الفلنجات وفقاً لأبعاد قياسيّة موحدة وهذه الأنواع هيتماماً إما: " وجه مسطّح" أو"وجه ناتئ" أو"لسان وحز" أو "وصلة حلقية"،بالرغم من إمكانية توافر أنواع غير معروفة أخرى.

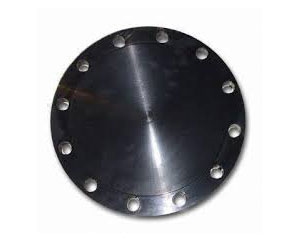

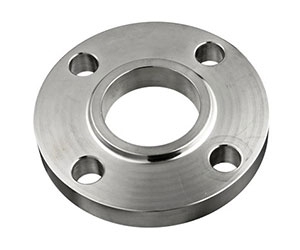

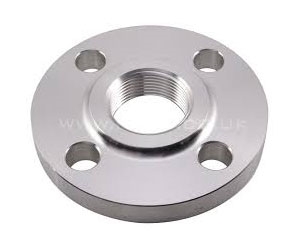

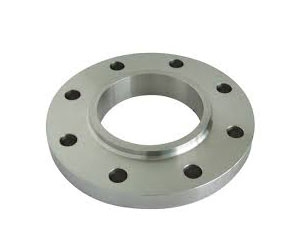

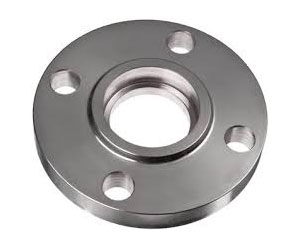

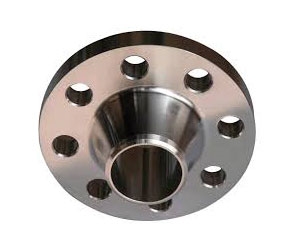

وإن تصاميم الفلنجات المتوفرة هي: "فلنجة برقبة ملحومة" و"فلنجة انزلاقية" و"فلنجة ملفوفة" و"فلنجة ملحومة بجلبة" و"فلنجة مسنّنة" وأيضاً "فلنجة عمياء"

وأكثر الوجوه شيوعاً المُشكَّلة على الفلنجات هي:

• الوجه الناتئ، 1/16 إنش لـ 150 lb و300lb، ¼ إنش لـ 400lb وأثقل.
• الوجه المسطّح، لـ 150lb و300lb فقط، أما غير ذلك من الوجوه المسطّحة يمكن أن تُصنَع حسب الطلب.
• يمكن أن يتم تطبيق الوصلة الحلقية على كل معايير الضغط.

نطاق/مدى التصنيع: يشمل خليط من منتجات الفلنجات ½” إلى 12".
